多功能表導軌表
產品概述
ZHXK三相導軌式多功能表采用微電子技術及專用大規模集成電路，應用數字采樣處理及SMT工藝等先進技術研制開發的新型三相電子式電能表，具有可靠性好、體積小、重量輕、外表美觀、工藝先進、35mmDIN標準導軌式安裝等特點；并具有良好的抗電磁干擾、低自耗節能、高精度、高過載、高穩定性、長壽命，廣泛應用于機場、港口、工廠、智能樓宇、商城、會展中心及學校等
性能特點
高精度測量三相相電壓、三相線電壓、三相電流、三相有功功率、合相有功功率、三相無功功率、合相無功功率、三相視在功率、合相視在功率、三相功率因數、合相功率因數、電網頻率等。
正向有功/無功電能計算。
具有RS-485通訊接口，光電隔離，有效防止雷擊，浪涌等破壞性干擾。
菜單直觀，按鍵操作簡單。
電流、電壓變比可編輯。
安裝方便，接線簡單，工程量小。
高替代性，可替代各類指針表。
標準35mm導軌安裝，大規模集成電路設計，體積小、安裝方便。
方案原理
設計依據
GB/T15284《多費率電能表特殊要求》
DL/T614《多功能電能表》
IEC62053-61《交流電測量設備》
技術參數
|
項目 |
指標 |
|
|
電能 |
有功 |
1.0級 |
|
無功 |
2.0級 |
|
|
電壓 |
額定值 |
3*220/380V |
|
功耗 |
≤5VA/相 |
|
|
正常工作電壓 |
0.7~1.2Un |
|
|
電流 |
額定值 |
直接接入式：3×5(80)A CT接入式：3×1.5（6）A |
|
功耗 |
＜0.5VA/1相 |
|
|
測量精度范圍 |
0.02In≤I＜1.2In |
|
|
頻率 |
45~65HZ精度±0.02Hz |
|
|
電能脈沖 |
400imp/kWh, 400ipm/kvarh(直接接入式） 6400imp/kWh, 6400ipm/kvarh(CT接入式） |
|
|
通信 |
RS485接口，ModBus-RTU通信協議 |
|
|
工作環境 |
-20~55℃ |
|
|
大氣壓力 |
70kPa~106kPa |
|
|
相對濕度 |
5%~95%（無冷凝或結冰） |
|
|
顯示 |
LCD顯示 |
|
應用環境
海拔高度：79.5kPa ~ 106kPa（≤2500米）
工作溫度：-15℃~50℃
儲存溫度：-20℃~70℃
相對濕度：空氣濕度在20℃時≤95%無凝露，在溫度較低時，允許有較高的相對濕度
環境條件：周圍介質無爆炸危險、無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃

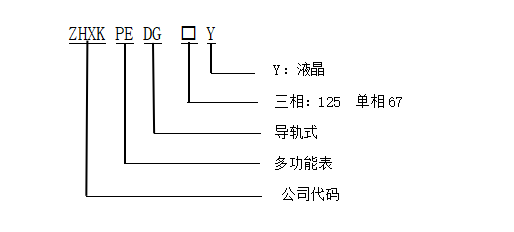

型號含義

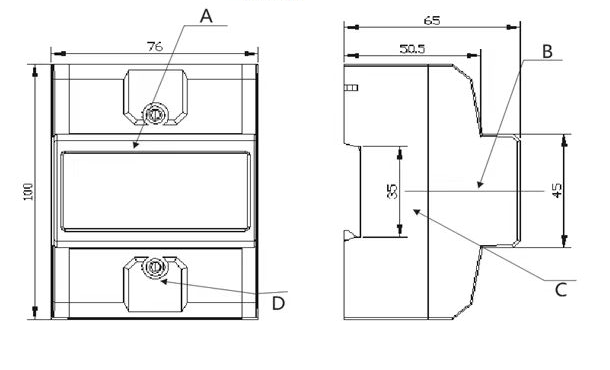

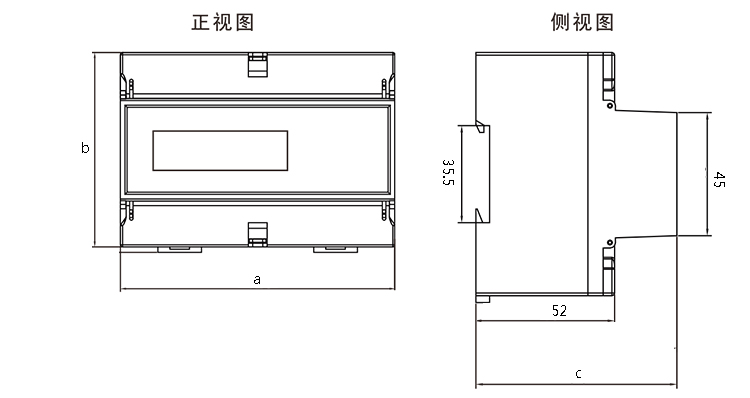

外觀結構
選型參考
|
名稱 |
型號規格 |
接線 |
額定值 |
外形尺寸（a*b*c） |
安裝方式 |
|
多功能導軌表 |
ZHXKPE125Y |
互感式 |
10(40)A |
125*86*75 |
導軌式安裝 |
|
多功能導軌表 |
ZHXKPE125Y |
直接式 |
15(60)A |
125*86*75 |
導軌式安裝 |
|
多功能導軌表 |
ZHXKPE125Y |
直接式 |
20(80)A |
125*86*75 |
導軌式安裝 |
|
多功能導軌表 |
ZHXKPE125Y |
互感式 |
1.5(6)A |
125*86*75 |
導軌式安裝 |
|
多功能導軌表 |
ZHXKPE67Y |
互感式 |
10(40)A |
76*100*65 |
導軌式安裝 |
|
多功能導軌表 |
ZHXKPE67Y |
直接式 |
15(60)A |
76*100*65 |
導軌式安裝 |
|
多功能導軌表 |
ZHXKPE67Y |
直接式 |
20(80)A |
76*100*65 |
導軌式安裝 |
|
多功能導軌表 |
ZHXKPE67Y |
互感式 |
1.5(6)A |
76*100*65 |
導軌式安裝 |
訂貨須知
安裝位置

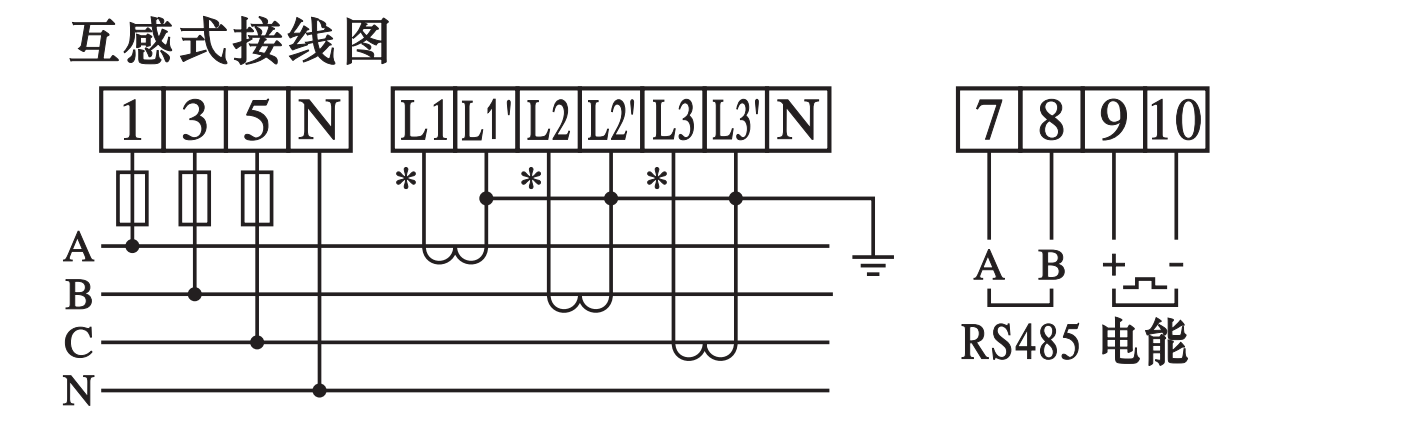

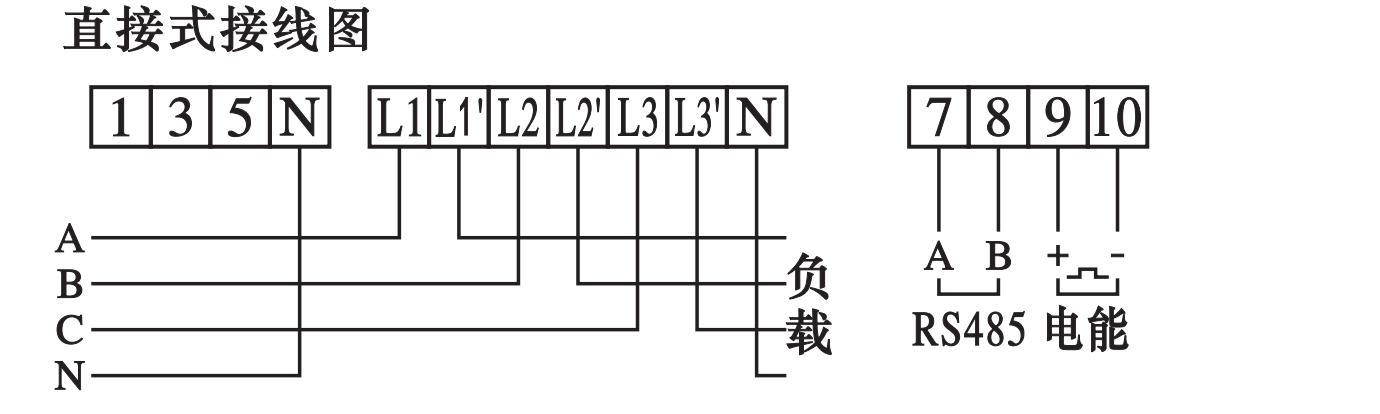

直通/互感式

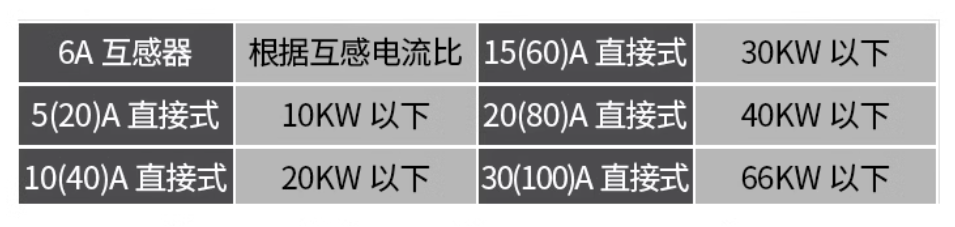

根據使用功率，選擇電流，注意不要超過電表。
最大功率且最好保有余量，可防止電表燒壞。
