高壓補償控制器
產品概述
ZHXK-3000系列高壓無功補償控制器適用于10kV低壓電力系統中，產品主要由單片機、信號采集模塊、存儲通信模塊、開關控制模塊、人機界面、和電源模塊等組成，經過數據采集、信息處理后，通過信號指令對補償設備投切開關進行自動化控制，來滿足系統對無功功率的實際需求，來實現提高功率因數，提高電力變壓器的利用效率，降低線損，改善電壓質量的作用。產品廣泛應用在電力傳輸、配電、工業、新能源等領域。
性能特點
實時數據；具有系統電壓、運行電流、對電力系統中有功功率、無功功率、功率因數進行實時監測，可選的事件報警記錄、整點數據記錄功能。
故障保護：所有的對外接線端子均可承受上千伏的電壓沖擊而不影響正常工作，具有較高的抗干擾能力，可以自動發現程序運行錯誤并瞬間復位，杜絕“死機”現象；
智能控制： 既可以控制等容量電容器又可控制不等容量電容器或者等容和差容混合情況既可以?xún)H控制無功，也可按電壓輔助的原則進行電壓無功的綜合控制；
操作簡單；具有手動、自動轉換功能，用于對系統電力電容器組無功功率補償?shù)淖詣?dòng)化控制，最大可控制8路電容器組。
保護功能；具有過壓保護功能，欠壓保護功能，諧波越限保護功能、2-15次諧波電壓含有率、諧波電流含有量及諧波總畸變率數據表顯示功能。
顯示通訊；全中文液晶屏顯示，報警狀態、電容器組投切狀態顯示功能，RS485通訊功能，后臺通訊功能，“四遙”功能
催款功能：對極個別信譽低的用戶可使用催款功能,在到達規定的運行日期后,自動啟動催款功能,停止控制器的工作。

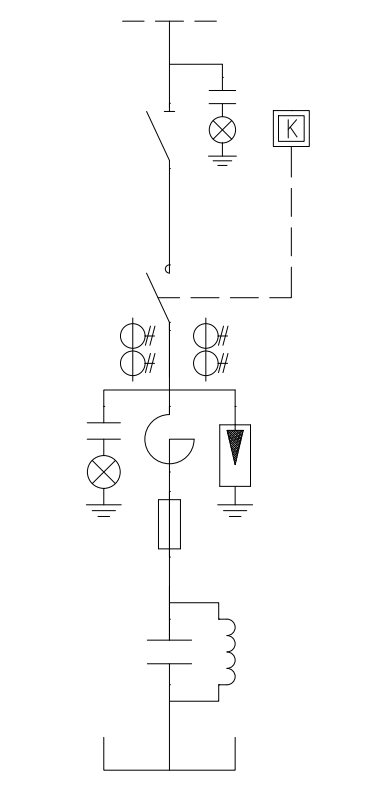

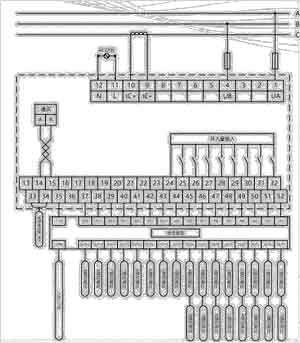

方案原理
設計依據
GB/T 15153.1-1998遠動設備及系統抗干擾性
DL／T 721-2013 配電網自動化系統遠方終端
技術參數
|
工作電源 |
AC110V-220V，DC110V-220V |
|
測量精度 |
電壓≤±0.5%，電流≤±0.5% |
|
有功功率 |
≤±1.0%，無功功率≤±1.0%，功率因數≤±1.0% |
|
取樣方式 |
兩相電壓一相電流 |
|
取樣輸入電壓 |
AC100V |
|
取樣輸入電流 |
5A/1A |
|
取樣靈敏度 |
60mA |
|
控制輸出 |
8路 |
|
開入量 |
8路 |
|
報警輸出 |
1路 |
|
通訊 |
RS485 |
|
安裝方式 |
嵌入式 |
應用環境
海拔高度：79.5KPa~106KPa（海拔≤2500米 ）
環境溫度：-10℃ ~ +60℃
相對濕度：空氣濕度在 20℃時≤90%，在溫度較低時，允許有較高的相對濕度
環境條件：周?chē)橘|(zhì)無爆炸危險、無足以損壞絕緣及腐蝕金屬的氣體，無導電塵埃

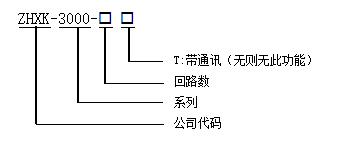

型號含義

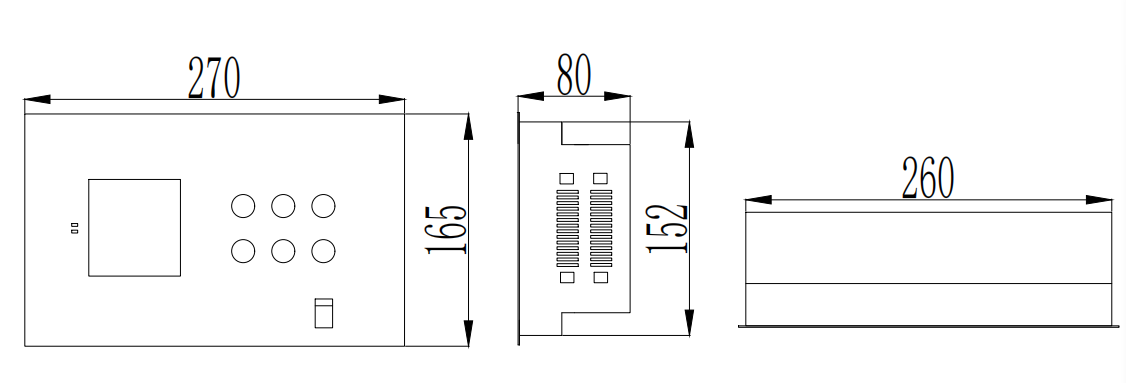

外觀結構
選型參考
|
產品型號 |
最大控制回路 |
外形尺寸 |
嵌入尺寸 |
|
ZHXK-3000 |
8 |
270*165*80 |
260*152 |
訂貨須知
電力系統圖；
裝機容量，控制回路數量；
控制組合（單柜/主輔柜）
投切開關類別；
采樣極相（電壓/電流）
面板開孔尺寸；安裝方式；
負載性質；
特殊要求注明；
