高壓開關柜
產品概述
KYN28系列高壓開關柜主要應用于10KV電力系統中，用于發電、輸電、配電、電能轉換等環節中，主要起到通斷、控制或保護等作用，主要組成部分包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器、高壓操作機構、高壓防爆配電裝置等。這些組件共同工作，以實現對電力系統的有效控制和保護，不僅可以根據電網運行需要將一部分電力設備或線路投入或退出運行，還可以在電力設備或線路發生故障時將故障部分從電網中快速切除，從而保證電網中無故障部分的正常運行，根據結構類型，高壓開關柜可分為鎧裝式、間隔式、箱式等，還有按斷路器安裝方式分的移開式和固定式，產品廣泛應用于變電站、交通運輸、工業、石油化工、煤礦開采、商業和公共設施等多種場合。
性能特點
結構設計：模塊化設計允許根據具體需求靈活配置和擴展，結構緊湊，節省空間，便于安裝在有限的空間內集成不同的功能單元；
高安全性：設備設計滿足嚴格的安全標準，具備短路保護、過載保護、漏電保護等，通常配備有聯鎖機制，防止誤操作；
高可靠性：使用高質量的材料和組件，確保設備在長期運行中的穩定性和可靠性，設計能夠承受高電壓和大電流的工作環境；
監測控制：配備先進的監測和控制設備，如智能控制器，用于實時監控系統狀態。可集成遠程監控和控制功能。
多功能性：集成多種功能，如計量、保護、控制和監測等，設計考慮電磁兼容性，減少對其他設備的干擾，便于與其他電力系統設備集成。
維護方便：結構設計便于維護和檢修，減少維護時間和成本，易于訪問的組件和模塊化設計簡化了更換和修理過程；
操作簡便：配備手動或自動操作機構，便于電路的接通和斷開，清晰的指示和標識，方便操作人員識別和操作；
防護等級：具有較高的防護等級，防止塵埃、水分和其他外部因素對設備造成損壞和破壞，適用于多種環境條件，包括不同的溫度、濕度和海拔高度；
方案原理
1.二次儀表室；2.母線室；3.斷路器手車室；4.電纜室
設計依據
GB156-93 標準電壓
高壓輸變電設備的絕緣配合
GB1984-89 《交流高壓斷路器》
GB3906-91 《3-35KV交流金屬封閉開關設備》
GB11022-89 《高壓開關設備通用技術條件》
DL/T402-1999 《交流高壓斷路器訂貨技術條件》
DL/T402-1997 《戶內交流高壓開關柜訂貨技術條件》
DL/T593-1996 《高壓開關設備的共用訂貨技術條件》
技術參數
|
額定電壓 |
12kV |
|
|
額定電流 |
3150A~630A |
|
|
額定頻率 |
50Hz |
|
|
額定絕緣水平 |
1min工頻耐受電壓 |
42/48KV |
|
雷電沖擊耐受電壓 |
75/85KV |
|
|
主母線額定電流 |
630、1250、1600、2000、2500、3150A |
|
|
分支母線額定電流 |
630、1250、1600、2000、2500、3150A |
|
|
額定短時耐受電流（4S） |
16、20、25、31.5、40、50kA |
|
|
額定峰值耐受電流 |
40、50、63、80、100、125kA |
|
|
防護等級 |
外殼為IP4X(最高可到IP43)，隔離間，斷路器室門打開時為IP2X |
|

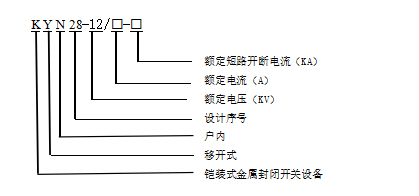

型號含義

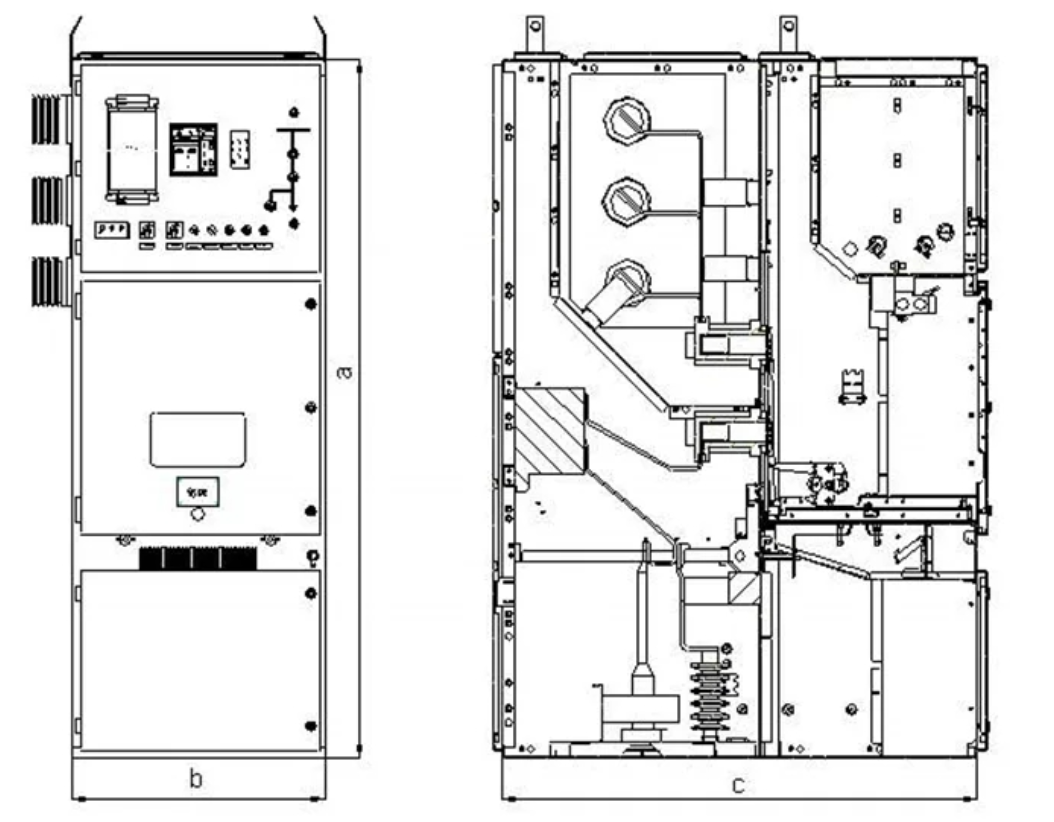

外觀結構
標準選型
|
高度B |
|
2300（2200）（mm） |
|
高度A |
分支小母線額定電流達到1250A,熱穩定電流40kA |
800(mm) |
|
分支小母線額定電流1600A以上 |
1000(mm) |
|
|
高度C |
電纜進出線 |
1500(mm) |
|
架空進出線 |
1660(mm) |

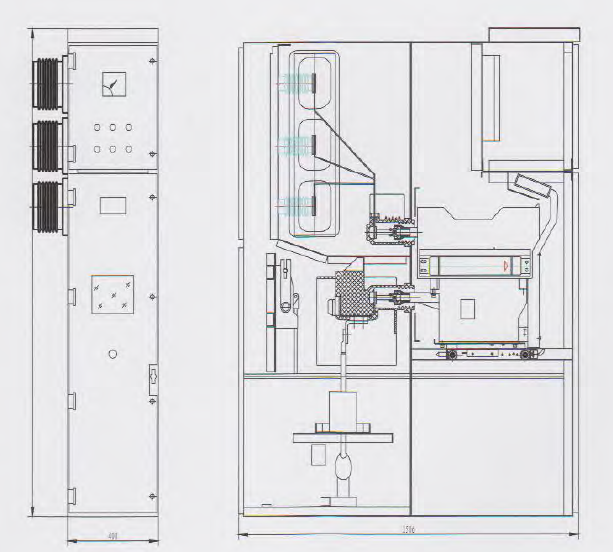

選型參考
| 高度a(mm) 2200 | ||||||||
| 寬度b (mm) | ||||||||
| 分支母線額定電流為1250A及以下，短路開斷電流為31.5kA及以下 800/650 | ||||||||
| 分支母線額定電流為1600A及以下，短路開斷電流為40kA 800 | ||||||||
| 分支母線而定電流為1600A及以上 1000 | ||||||||
| 深度c(mm) 1350/1500 |
訂貨須知

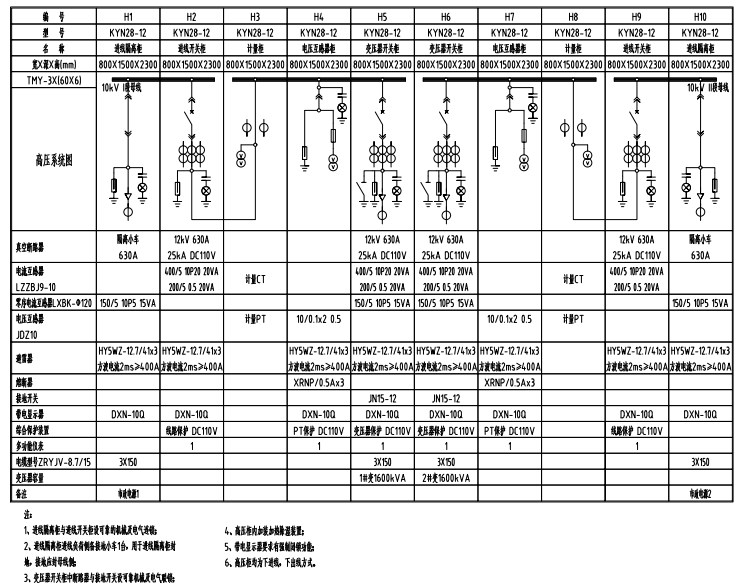

電力系統圖；
輔助電路電氣原理圖；
組合順序圖；
平面布置圖；
計量單元；
外殼材質（鍍鎂鋁鋅板）
顏色（標準RAL7035）
使用環境（戶內）
落地并序安裝；
負載性質；
特殊要求注明；
