抑制諧波智能電容器
ZHXK-ZCL抗諧波智能電容器應用于0.4KV電力系統中，由智能測控單元、零投切開關、智能保護單元、低壓自愈式電力電容器、干式串聯電抗器組成一個獨立完整的智能補償單元。替代由智能無功控制器、投切開關、熱繼電器、低壓電力電容器多種分散器件組裝而成的低壓自動無功補償裝置。用于諧波十分嚴重場合的無功補償，能夠可靠運行，不會產生諧振，對諧波無放大作用，并在一定程度上有吸收消除諧波的功能。產品廣泛應用于工業廠房配電系統；居民小區配電系統；市政商業建筑；交通隧道配電系統；箱變、成套柜、戶外配電箱等配電領域。
性能特點
智能測控：數據采集，快速實時采樣，實現三相電流、三相電壓、三相有功、無功、現在功率等電網參數的高精度測量、運算及諸波分析。
濾波功能：有效抑制高次諧波涌流，對高次諧波形成低阻抗通路。對諧波具有吸收泄放作用，能消除高次諧波對電容器的影響，減輕和抑制諧波電流和閃變電流。
智能投切：真正的零投切，無需晶閘管輔助電路，本系統采用CPU處理過零信號后的投切動作，實現過零投切、無涌流、無電弧、響應快，提高了設備的可靠性和使用壽命。
智能組網：485通訊接口，內置 MODBUS-RTU協議;可實現遠程監控。產品可多臺聯機使用時，自動產生主機從機，構成無功自動控制系統。
故障處理；個別從機出現故障時自動退出，不影響其他機器工作。主機故障時自動退出，網絡內再自動產生新的主機，組成新的系統工作，智能化程度極高。
安全可靠：匹配高性能電力電容器和串聯電抗器，體積小、重量輕、高品質、低溫升、低功耗、壽命長，從而保證了整機的安全性和可靠性。
節能降耗：采用模塊化產品組裝成的產品補償裝置，其體積有著明顯的減小，即節能環保，又減少安裝空間，接線簡單，可以隨時增加電容電容器的數量。
操作方便：采用液晶屏中文界面，實時顯示當前電容器溫度，電流電壓及諧波參數，通過按鍵查詢各種參數及設備運行狀態，還可設置各類保護參數并存儲，掉電效據不丟失。

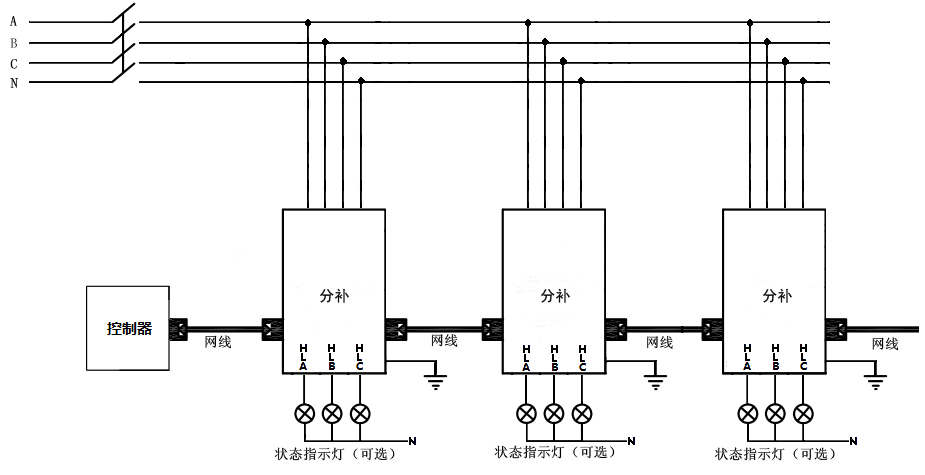

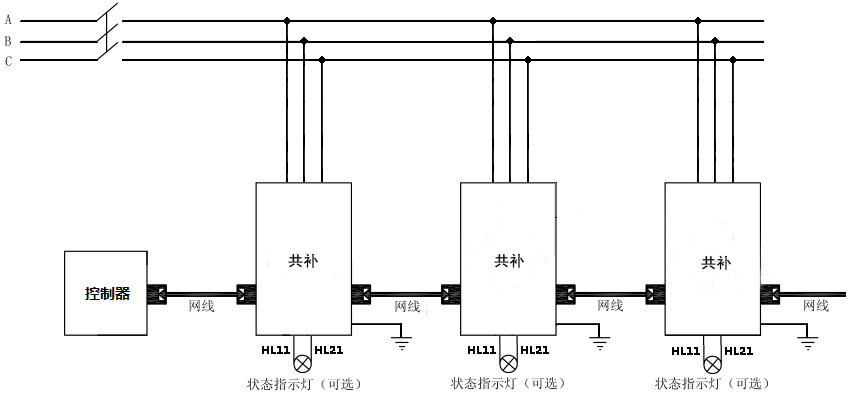

方案原理
設計依據
GB/T 15576-2008《低壓成套無功功率補償裝置》
GB/T 12747.1-2015《標稱電壓1KV及以下交流電力系統用自愈式并聯電容器第1部分，總則一性能、試驗和定額-安全要求一安裝和運行導則》，
GB/T 29312-2012《低壓無功功率補償投切裝置》
技術參數
|
工作電壓 |
AC380V |
|
工作頻率 |
50HZ |
|
功率 |
<0.5W(切除電容器時)，<1W(投入電容器時) |
|
電壓波形 |
正弦波，總畸變率≤5% |
|
配套電抗率 |
7% |
|
單組安裝容量 |
≤70kVar |
|
相數 |
三相 |
|
系統額定電壓 |
400V |
|
最小響應時間 |
動態：15ms |
|
電容器投切時隔 |
>10s |
|
控制準確率 |
100% |
|
電容器容量運行時間衰減率 |
≤1%/年 |
|
電容器容量投切衰減率 |
≤0.1%/萬次 |
|
投切開關 |
動態：繼電器、晶閘管開關 |
|
控制電壓 |
動態：12VDC |
|
放電時間 |
帶放電電阻t≤3min |
|
防護等級 |
戶內柜式IP30 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃ ～ +55℃，相對濕度：日平均不大于95%，月平均不大于90%；大氣壓力：79.5Kpa ～ 106KPa。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

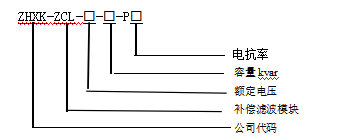

型號含義

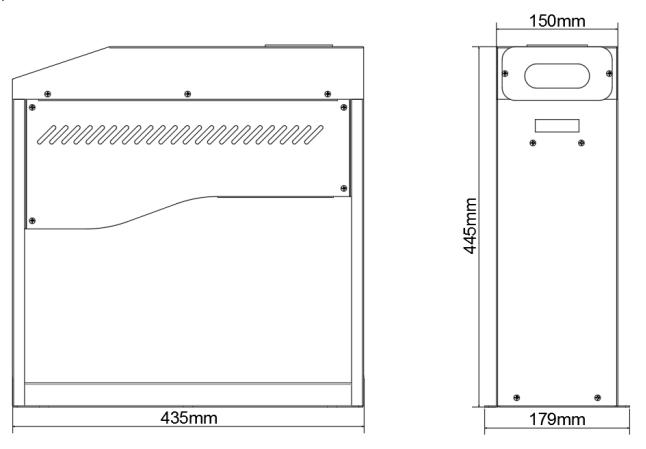

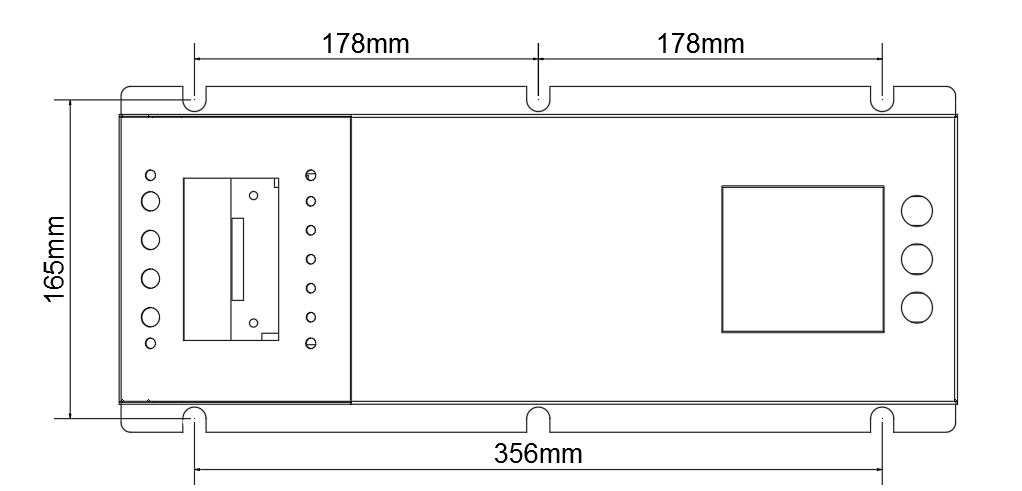

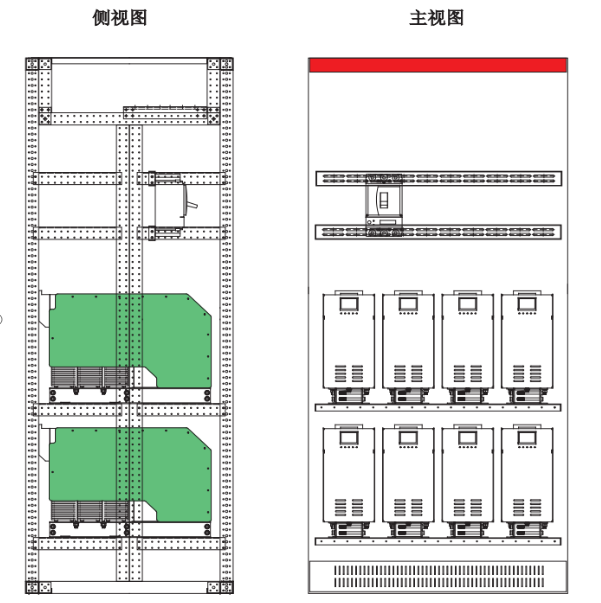

外觀結構
選型參考
|
產品型號 |
容量（kVar） |
補償方式 |
額定電壓（V） |
外形尺寸 |
安裝尺寸 |
|
ZHXK-ZCL-480-5-P7 |
5 |
共補 |
480 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-480-10-P7 |
10 |
共補 |
480 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-480-15-P7 |
15 |
共補 |
480 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-480-20-P7 |
20 |
共補 |
480 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-480-25-P7 |
25 |
共補 |
480 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-480-30-P7 |
30 |
共補 |
480 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-480-40-P7 |
40 |
共補 |
480 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-480-50-P7 |
50 |
共補 |
480 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-525-5-P14 |
5 |
共補 |
525 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-525-10-P14 |
10 |
共補 |
525 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-525-15-P14 |
15 |
共補 |
525 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-525-20-P14 |
20 |
共補 |
525 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-525-25-P14 |
25 |
共補 |
525 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-525-30-P14 |
30 |
共補 |
525 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-525-40-P14 |
40 |
共補 |
525 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-280-5-3N-P7 |
5 |
分補 |
280 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-280-10-3N-P7 |
10 |
分補 |
280 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-280-15-3N-P7 |
15 |
分補 |
280 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-280-20-3N-P7 |
20 |
分補 |
280 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-280-25-3N-P7 |
25 |
分補 |
280 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-280-30-3N-P7 |
30 |
分補 |
280 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-280-40-3N-P7 |
40 |
分補 |
280 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-300-5-3N-P14 |
5 |
分補 |
300 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-300-10-3N-P14 |
10 |
分補 |
300 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-300-15-3N-P14 |
15 |
分補 |
300 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-300-20-3N-P14 |
20 |
分補 |
300 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-300-25-3N-P14 |
25 |
分補 |
300 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-300-30-3N-P14 |
30 |
分補 |
300 |
435*179*445 |
356*165 |
|
ZHXK-ZCL-300-40-3N-P14 |
40 |
分補 |
300 |
435*179*445 |
356*165 |
訂貨須知
電力系統圖；
系統電壓等級；
投切補償容量；
極相（三相/單相）
補償方式（共補/分補/混合補償）；
外觀型狀（金屬外殼/不銹鋼外殼）；
負載性質；
特殊要求注明；
