智能電容器
產品概述
ZHXK-ZC智能電容器應用于0.4KV電力系統中，是由智能測控單元、過零投切控制單元、智能保護單元、低壓自愈式電力電容器組成一個獨立完整的智能補償單元。替代由智能無功控制器、投切開關、熱繼電器、低壓電力電容器多種分散器件組裝而成的低壓自動無功補償裝置。具有補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代智能電網對無功補償?shù)母咭?。產品廣泛應用于居民小區配電系統；市政商業建筑；交通隧道配電系統；箱變、成套柜、戶外配電箱等配電領域。
性能特點
智能測控：數據采集，快速實時采樣，實現三相電流、三相電壓、三相有功、無功、現在功率等電網參數的高精度測量、運算及諸波分析。
智能投切：真正的零投切，無需晶閘管輔助電路，本系統采用CPU處理過零信號后的投切動作，實現過零投切、無涌流、無電弧、響應快，提高了設備的可靠性和使用壽命。
智能組網：485通訊接口，內置 MODBUS-RTU協議;可實現遠程監控。產品可多臺聯機使用時，自動產生主機從機，構成無功自動控制系統。
故障處理；個別從機出現故障時自動退出，不影響其他機器工作。主機故障時自動退出，網絡內再自動產生新的主機，組成新的系統工作，智能化程度極高。
安全可靠：匹配高性能電力電容器，散熱好、體積小、壽命長，從而保證了整機的安全性和可靠性。
節能降耗：采用模塊化產品組裝成的產品補償裝置，其體積有著明顯的減小，即節能環保，又減少安裝空間，接線簡單，可以隨時增加電容電容器的數量。
操作方便：采用液晶屏中文界面，實時顯示當前電容器溫度，電流電壓及諧波參數，通過按鍵查詢各種參數及設備運行狀態，還可設置各類保護參數并存儲，掉電效據不丟失。

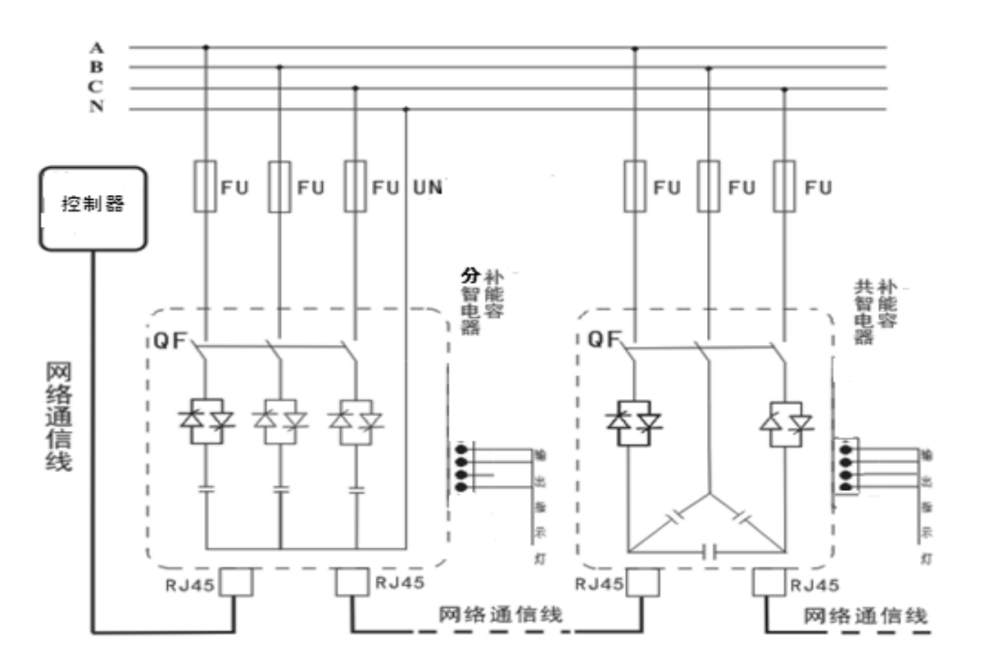

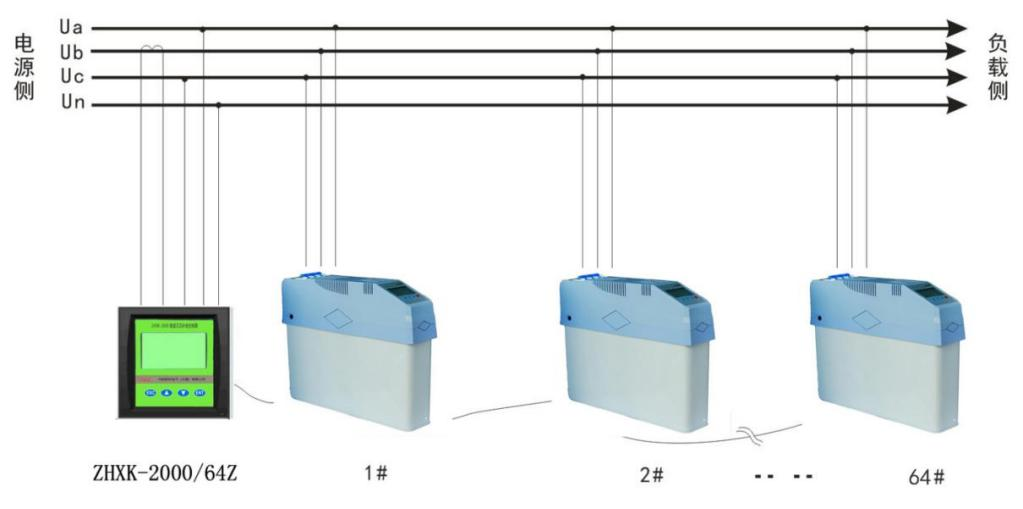

方案原理
設計依據
GB/T 15576-2008《低壓成套無功功率補償裝置》
GB/T 12747.1-2015《標稱電壓1KV及以下交流電力系統用自愈式并聯電容器第1部分，總則一性能、試驗和定額-安全要求一安裝和運行導則》，
GB/T 29312-2012《低壓無功功率補償投切裝置》
技術參數
|
工作電壓 |
AC380V/220V士15% |
|
工作頻率 |
50Hz |
|
容量 |
5～40kVar（超過40kvar需要特殊訂制） |
|
電壓波形 |
正弦波，總畸變率≤5% |
|
電容器投切時隔 |
＞10S |
|
功率消耗 |
＜0.5W(切除電容時）、＜2W（投入電容時） |
|
保護功能 |
溫度保護、缺相保護、過流保護、電壓保護、電流保護、諧波保護 |
|
記憶功能 |
儲存256條報警保護數據、投切次數記錄 |
|
電壓誤差 |
≤0.5% |
|
電流誤差 |
≤1.0% |
|
溫度誤差 |
±1℃ |
|
時間誤差 |
±0.01s |
|
運行時間衰減率 |
≤1%/年 |
|
投切衰減率 |
0.4%/年 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃?～?+55℃，相對濕度：日平均不大于95%，月平均不大于90%；大氣壓力：79.5Kpa ～ 106KPa。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

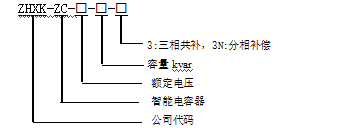

型號含義

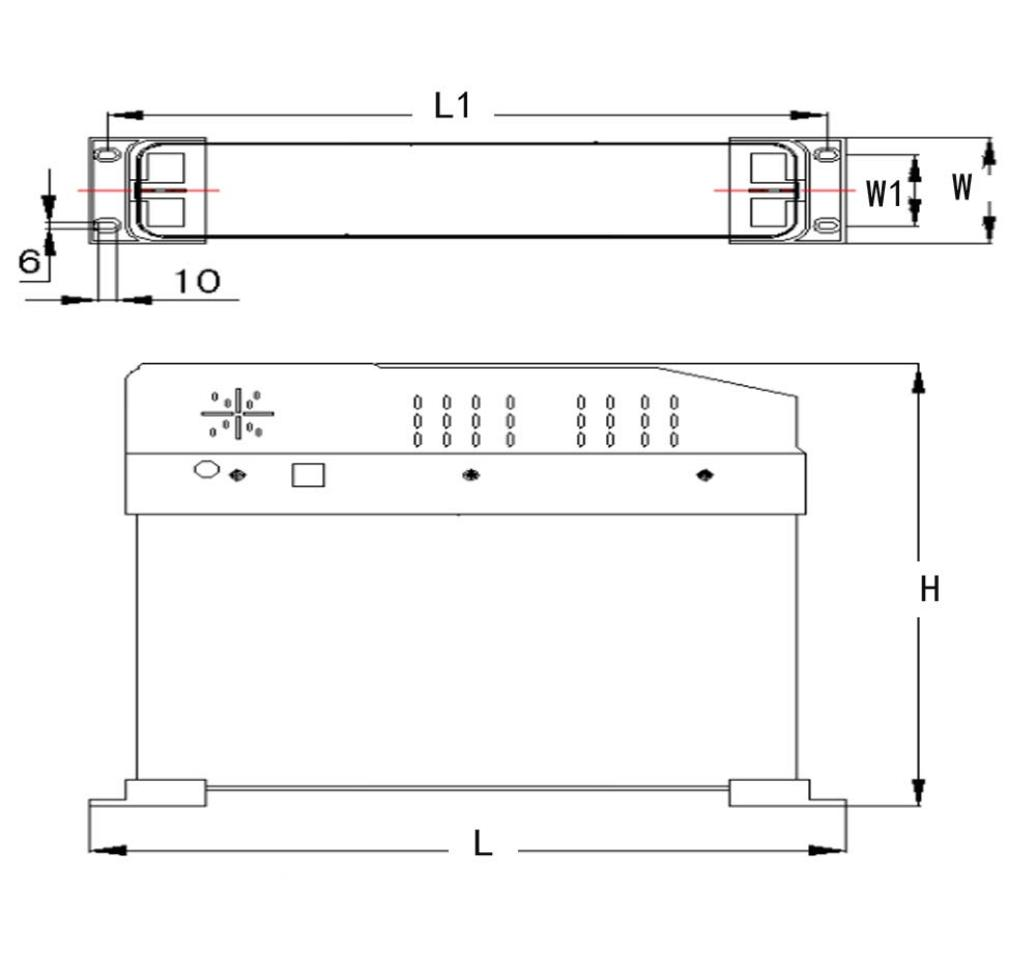

外觀結構
選型參考
|
產品型號 |
額定電壓（V） |
補償方式 |
額定容量 |
尺寸L×W×H |
安裝尺寸（L1*W1） |
|
ZHXK-ZC-450-5+5-3 |
450 |
共補 |
5+5 |
380*80*260 |
360*53 |
|
ZHXK-ZC-450-10+10-3 |
450 |
共補 |
10+10 |
380*80*260 |
360*53 |
|
ZHXK-ZC-450-10+15-3 |
450 |
共補 |
10+15 |
380*80*260 |
360*53 |
|
ZHXK-ZC-450-10+20-3 |
450 |
共補 |
10+20 |
380*80*290 |
360*53 |
|
ZHXK-ZC-450-20+20-3 |
450 |
共補 |
20+20 |
380*80*310 |
360*53 |
|
ZHXK-ZC-450-25+25-3 |
450 |
共補 |
25+25 |
380*80*350 |
360*53 |
|
ZHXK-ZC-450-5-3N |
250 |
分補 |
5 |
380*80*260 |
360*53 |
|
ZHXK-ZC-450-10-3N |
250 |
分補 |
10 |
380*80*260 |
360*53 |
|
ZHXK-ZC-450-15-3M |
250 |
分補 |
15 |
380*80*260 |
360*53 |
|
ZHXK-ZC-450-20-3N |
250 |
分補 |
20 |
380*80*280 |
360*53 |
|
ZHXK-ZC-450-25-3N |
250 |
分補 |
25 |
380*80*310 |
360*53 |
|
ZHXK-ZC-450-30-3N |
250 |
分補 |
30 |
380*80*330 |
360*53 |
訂貨須知
電力系統圖；
系統電壓等級；
投切組合容量；
極相（三相/單相）
補償方式（共補/分補/混合補償）；
外觀型狀（金屬外殼/不銹鋼外殼）；
負載性質；
特殊要求注明；
