電容投切接觸器
產品概述
ZHXK-CJ系列切換電容器接觸器主要應用于0.4KV電力系統中，其主要由電磁機構、觸點系統、滅弧裝置、及其他部件組成，作為低壓無功功率補償裝置重要的核心組成元件，主要用于對低壓無功功率補償設備投入或切除低壓并聯電容器之用，接觸器帶有抑制涌流裝置，能有效地減小合閘涌流對電容的沖擊和抑制開斷時的過電壓，避免在分斷時受到燒損，產品廣泛應用在電力傳輸、配電、工業、新能源等領域。
性能特點
吸合限流；當控制回路通電后，接觸器吸合，串入限流電阻線的上主觸頭先于下主觸頭接通，從而達到抑制涌流作用。
斷開復位；瞬間斷開復位，其間下主觸頭進入正常工作，而斷開回路時則由下主觸頭完成，因限流電阻瞬問接入，所以不會造成長期的電力浪費和燒損電阻等現象。
安全可靠：接觸器使用耐受大電流沖擊考驗的過渡觸頭材料；將傳統框式壓線改為螺栓外露式接線徹底解決接線發熱問題，安全可靠。
運行穩定：采用阻燃外殼、純銅線圈，高品質銀合金觸點承載更大電流超長壽命；適用更大的電壓起伏，保障設備穩定運行。
外引端子；外引接線端子，提高接線可靠性和散熱性能；接線端有絕緣重覆蓋，效避免因電壓波動引起的斷電、線圈燒毀等問題。
安裝便攜：直動式雙斷點結構，動作機構靈活，檢查方便，結構緊湊，體積小重量輕，安裝可用螺釘緊固，也可扣裝在安裝導軌上，不管是組裝和施工都具備一定的便攜性。
方案原理
設計依據
GB/T29312-2012 《低壓無功功率補償投切裝置》
GB/T 14048.4?《低壓開關設備和控制設備第4-1部分:接觸器和電動機起動器機電式接觸器和電動機起動器(含電動機保護器)》
技術參數
?
|
型號規格 |
ZHXK-CJ-380-25R |
ZHXK-CJ-380-32R |
ZHXK-CJ-380-40R |
ZHXK-CJ-380-50R |
ZHXK-CJ-380-65R |
||||||||||||||||||||
|
約定發熱電流Ith??? |
25A |
32A |
40A |
50A |
65A |
||||||||||||||||||||
|
毅定電流Ie (AC-6b）?AC380V ?A |
17 |
29 |
36 |
38 |
43 |
||||||||||||||||||||
|
可控電容器容量kvar |
220/230V |
7 |
10 |
12 |
15 |
18 |
|||||||||||||||||||
|
380/400V |
10 |
15 |
20 |
25 |
30 |
||||||||||||||||||||
|
660/690V |
10 |
15 |
20 |
30 |
40 |
||||||||||||||||||||
|
額定工作電壓V |
690V |
||||||||||||||||||||||||
|
額定絕緣電壓V |
690V |
||||||||||||||||||||||||
|
額定頻率??Hz |
50/60Hz（60Hz在訂貨時需要注明） |
||||||||||||||||||||||||
|
控制涌流能力?A |
20Ie |
||||||||||||||||||||||||
|
控制電源電壓(Us） |
110，220，380 |
||||||||||||||||||||||||
|
投切間隔???S |
12 |
15 |
15 |
20 |
25 |
||||||||||||||||||||
|
電氣壽命AC-6b?380V?萬次 |
12 |
12 |
10 |
10 |
10 |
||||||||||||||||||||
|
輔助觸頭代碼 |
20E |
02E |
11E |
20E |
02E |
11E |
20E |
02E |
11E |
21E |
12E |
21E |
12E |
||||||||||||
|
輔助觸頭數量 |
常開 |
2 |
- |
1 |
2 |
- |
1 |
2 |
- |
1 |
2 |
1 |
2 |
1 |
|||||||||||
|
常閉 |
- |
2 |
1 |
- |
2 |
1 |
- |
2 |
1 |
1 |
2 |
1 |
2 |
||||||||||||
|
? |
|||||||||||||||||||||||||
|
型號規格 |
ZHXK-CJ-380-80R |
ZHXK-CJ-380-115R |
ZHXK-CJ-380-125R |
ZHXK-CJ-380-150R |
ZHXK-CJ-380-170R |
||||||||||||||||||||
|
約定發熱電流Ith???? |
80A |
115A |
125A |
150A |
170A |
||||||||||||||||||||
|
額定電流Ie (AC-6b）?AC380V ?A |
60 |
87 |
95 |
115 |
130 |
||||||||||||||||||||
|
可控電容器容量kvar |
220/230V |
25 |
30 |
35 |
45 |
50 |
|||||||||||||||||||
|
380/400V |
40 |
50 |
60 |
70 |
80 |
||||||||||||||||||||
|
660/690V |
50 |
55 |
55 |
60 |
60 |
||||||||||||||||||||
|
額定工作電壓V |
690V |
||||||||||||||||||||||||
|
額定絕緣電壓V |
690V |
||||||||||||||||||||||||
|
額定頻率?Hz |
50/60Hz（60Hz在訂貨時需要注明） |
||||||||||||||||||||||||
|
控制涌流能力?A |
20Ie |
||||||||||||||||||||||||
|
控制電源電壓(Us） |
110，220，380 |
||||||||||||||||||||||||
|
投切間隔???S |
30 |
40 |
50 |
60 |
60 |
||||||||||||||||||||
|
電氣壽命AC-6b?380V ?萬次 |
10 |
10 |
10 |
8 |
5 |
||||||||||||||||||||
|
輔助觸頭代碼 |
21E |
12E |
21E |
12E |
21E |
12E |
10E |
01E |
10E |
01E |
|||||||||||||||
|
輔助觸頭數?量 |
常開 |
2 |
1 |
2 |
1 |
2 |
1 |
1 |
- |
1 |
- |
||||||||||||||
|
常閉 |
1 |
2 |
1 |
2 |
1 |
2 |
- |
1 |
- |
1 |
|||||||||||||||
應用環境
本產品工作場所海拔不超過2000米，環境溫度-40℃~+45℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品安裝類別：Ⅲ類，安裝位置應垂直，各方向的傾斜度不超過±5°。
本產品運行場所污染等級：3 級；應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

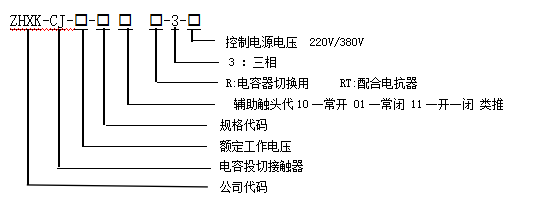

型號含義
RW:外引接線端子，提高接線可靠性和散熱性能。
R D:用于單相補償，能適當降低使用成本。
R T :特定條件下無電阻產品,在有較大電抗器的電容器回路中,接通涌流峰減小但涌流周期延長,可能燒損切換電容器上的限流電阻。RT產品去掉了電阻提升了觸頭接通性能，專用于配有電抗器的電容投切回路中。

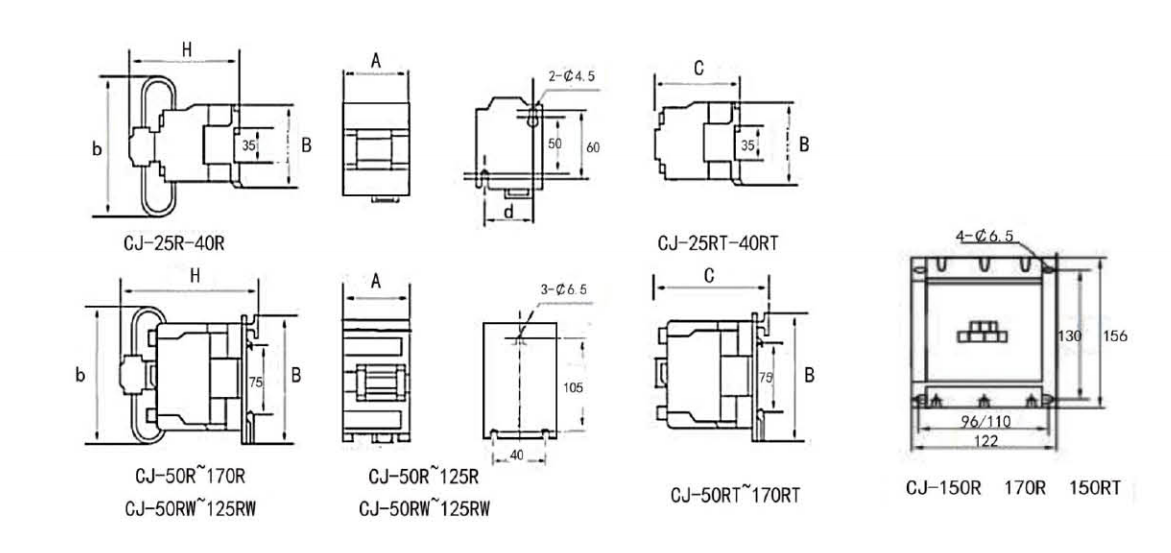

外觀結構
選型參考
?
|
型號 |
匹配電容器容量 |
默認輔助觸點 |
A |
B |
C |
b |
H |
d |
|
ZHXK-CJ-380-1811R-3 |
5 |
11 |
47 |
76 |
/ |
96 |
120 |
35 |
|
ZHXK-CJ-380-2511R-3 |
10 |
11 |
47 |
76 |
/ |
96 |
125 |
35 |
|
ZHXK-CJ-380-3211R-3 |
15 |
11 |
47 |
76 |
/ |
96 |
125 |
35 |
|
ZHXK-CJ-380-4O11R-3 |
20 |
11 |
59 |
86 |
/ |
106 |
135 |
40 |
|
ZHXK-CJ-380-5021R-3 |
25 |
21 |
59 |
86 |
/ |
106 |
135 |
40 |
|
ZHXK-CJ-380-6521R-3 |
30 |
21 |
59 |
86 |
/ |
106 |
135 |
40 |
|
ZHXK-CJ-380-8021R-3 |
40 |
21 |
79 |
128 |
/ |
106 |
147 |
40 |
|
ZHXK-CJ-380-11521R-3 |
50 |
21 |
87 |
128 |
/ |
145 |
157 |
40 |
|
ZHXK-CJ-380-12521R-3 |
60 |
21 |
87 |
128 |
/ |
145 |
157 |
40 |
|
ZHXK-CJ-380-15010R-3 |
70 |
10 |
122 |
156 |
/ |
156 |
155 |
/ |
|
ZHXK-CJ-380-17010R-3 |
80 |
10 |
122 |
156 |
/ |
156 |
155 |
/ |
|
ZHXK-CJ-380-5021RT-3 |
25 |
21 |
79 |
128 |
116 |
/ |
/ |
40 |
|
ZHXK-CJ-380-6521RT-3 |
30 |
21 |
79 |
128 |
116 |
/ |
/ |
40 |
|
ZHXK-CJ-380-8021RT-3 |
40 |
21 |
79 |
128 |
116 |
/ |
/ |
40 |
|
ZHXK-CJ-380-11521RT-3 |
50 |
21 |
87 |
128 |
127 |
/ |
/ |
40 |
|
ZHXK-CJ-380-12521RT-3 |
60 |
21 |
87 |
128 |
127 |
/ |
/ |
40 |
|
ZHXK-CJ-380-15010RT-3 |
70 |
10 |
122 |
156 |
135 |
/ |
/ |
102 |
|
·CJ-18R~CJ-40R提供兩對輔觸頭,可選1開1閉代號11型 或2開代號20型，默認11型。 ·CJ-50R~CJ-125R提供三對輔觸頭,全部為2開1閉代號21型（可省略）。 ·CJ-150R 170R提供一對常開輔助觸頭。? ·RT型產品沒有限流機構和限流阻抗，必須工作在串接電抗器的回路中。 ·25kvar~60kvar 可選配外引接線式，下單清注明。 |
||||||||
訂貨須知

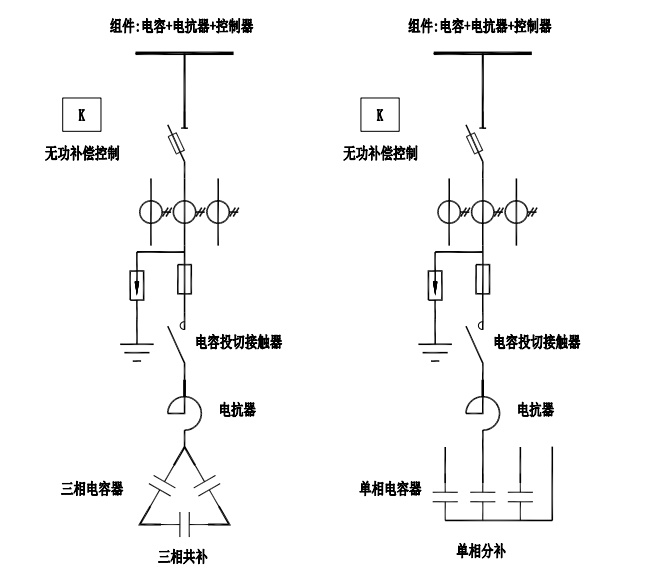

電力系統圖；
系統電壓等級；
投切補償容量；
觸點（常開/常閉）
電感（電容/電容+電抗）
極相（三相/單相）
線圈電壓（220V/380V）
負載性質；
特殊要求注明；
