有源補償控制器
產品概述
ZHXK-2000Y系列低壓有源補償控制器，主要應用于0.4KV低壓電力系統中，主要由單片機、信號采集模塊、存儲通信模塊、開關控制模塊、人機界面、和電源模塊等組成，經過數據采集、信息處理后，通過信號指令對SVG、APF等有源補償設備進行自動化控制，來滿足系統對補償和濾波的實際需求，來實現提高功率因數，提高電力變壓器的利用效率，降低線損，改善電壓質量的作用。產品廣泛應用于大型企業、商場、海岸港口、醫院、軌道交通、冶金、礦山、石油化工、大型建材、生產工廠、水利能源等諸多領域。
性能特點
測量準確：以基波無功功率計算投切電容器容量，可避免多種形式的投切震蕩，并在有諧波的場合下能正確顯示電網功率因數，功率因數測量精度高，顯示范圍寬。
可靠性高：具有掉電保護功能，控制參數停電不丟失；具有過電壓、欠電壓、畸變率超標、過溫保護；具有諧波測量及保護功能?？梢园踩?、可靠地在強磁場環境中運行。
多種顯示：可實時顯示電網功率因數、電壓、電流、有功功率、無功功率、電壓總諧波畸變率電流總諧波畸變率、頻率的平均值及電容投切狀態等信息;
使用方便：快捷功能鍵盤,大屏幕LCD顯示屏，中文操作，人機界面，各種控制參數全數字可調直觀使用方便；并具有自動運行與手動運行2種工作方式；
控制輸出：可設置控制輸出優先級，優先無功補償或者優先諧波補償，也可設置定值輸出，將補償和濾波做容量定值進行工作輸出；
通訊組網能力強：具有RS-485，MODBUS標準現場總線通訊接口，可以通過有線、無線等傳輸方式接入云平臺、配電集中控制室等監控系統。
方案原理
設計依據
GB 11463-89 《電子測量?jī)x器可靠性試驗》
P727D40《電容式觸摸屏技術要求》
技術參數
|
工作電壓 |
24V DC ±20% |
|
屏幕尺寸 |
7 inch(英寸)/10 inch(英寸) |
|
取樣電壓 |
AC220V/AC380V |
|
串口 |
二路RS-485接口(COM2、COM3) |
|
USB1 |
一路USB Device接口，支持ADB和PC機同步和聯調應用程序 |
|
觸摸屏 |
電阻觸摸屏(可選配:電容觸摸屏) |
|
分辨率 |
1024x600 |
|
CPU |
Cortex-A53四核，最高主頻1.5GHZ |
|
內存 |
1GB的LPDDR4(可選2G) |
|
網口 |
一路100M的以太網絡接口 |
|
選配 |
4G模塊、藍牙 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-40℃~+45℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品戶內使用運行，如果在特殊情況下戶外使用，需加裝保護殼，并參考相關標準保證保護殼的防護等級。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。

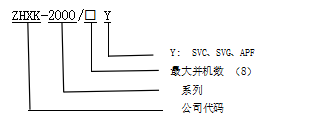

型號定義

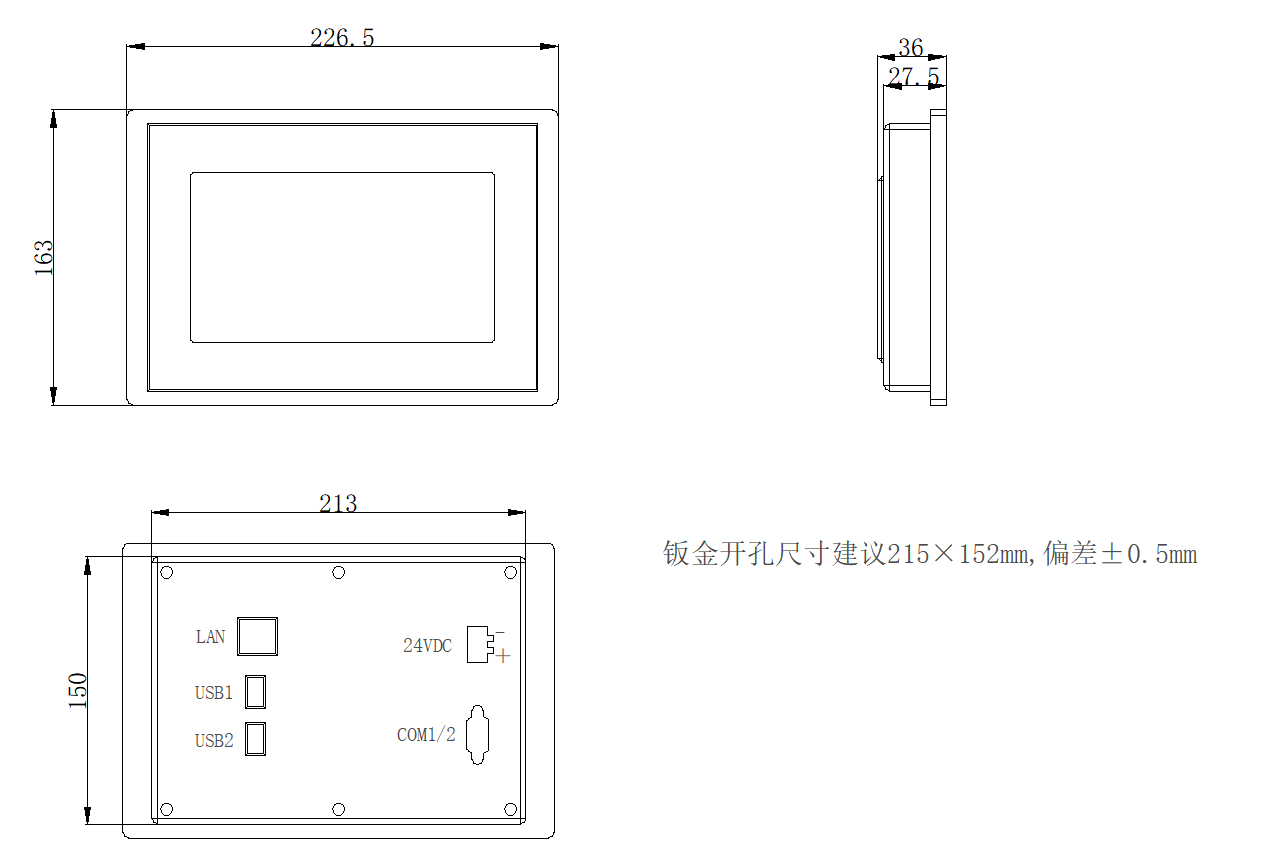

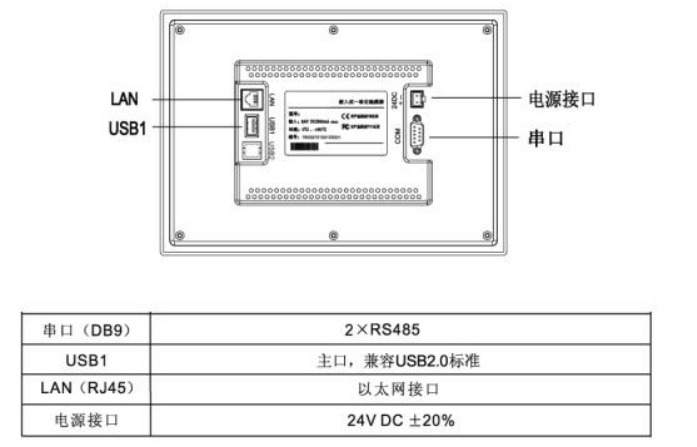

外觀結構
選型參考
|
型號 |
描述 |
外形尺寸(W*H) |
嵌入厚度（D） |
安裝尺寸（W*H） |
|
ZHXK-2000/8Y |
智能電容、SVC、SVG、APF |
226.5*163 |
48 |
215*152 |
訂貨須知
電力系統圖；
裝機容量，控制回路數量；
控制輸出優先級（SVG/APF/SA定值）
控制組合（單柜/主輔柜）
采樣極相（電壓/電流）
面板開孔尺寸；安裝方式；
負載性質；
特殊要求注明；
