微電網光儲一體機
產品概述
ZHXK-EMGS光伏儲一體機是一種應用于光伏、儲能聯合發電系統中實現直流/交流電能轉換的設備，采用電力電子控制技術，可以協調控制光伏與儲能電池的出力，平抑光伏電池的功率波動，并通過儲能變流技術輸出滿足標準要求的交流電能向負載供電。
??性能特點
更高支持電池容量和放電時間預測
并網和離網無縫切換，不間斷電源負載
配合EMS實時監控系統狀態
支持RS485/CAN，手機/電腦智能監控，隨時隨地操作更方便
多種工作模式光伏控制器模塊化設計，易于擴展
一體化設計，易于集成
支持負載、蓄電池、電網或柴油發電機組，光伏同時接入
支持維護旁路開關，提高系統可用性
內置隔離變壓器可選
完善的保護功能，保護逆變器和電池
重要功能的冗余設計

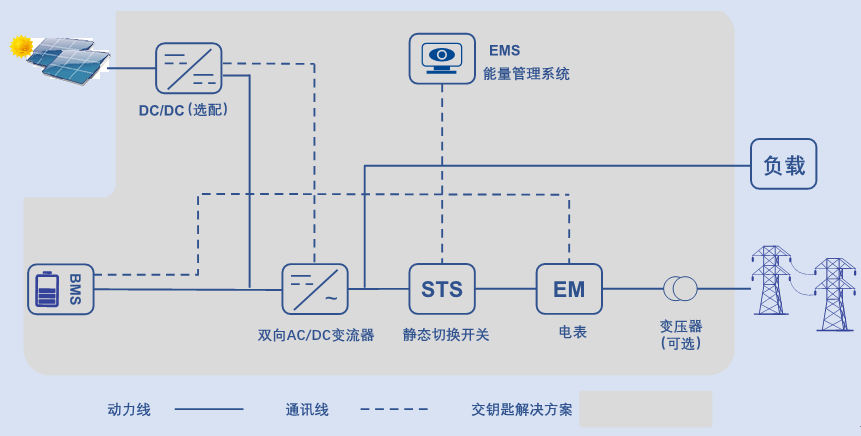

方案原理
設計依據
GB/T 41240-2022《?戶用光儲一體機測試技術導則》
《?戶用光儲一體機技術要求》?
技術參數
|
|
輸入（光伏） |
|
最大輸入功率 |
30~100kw |
|
PV最大開口電壓 |
900V（*） |
|
MPPT工作電壓范圍 |
180V～800V |
|
|
輸入（電池） |
|
電池類型 |
鋰電池/鉛酸電池 |
|
最大充電功率 |
30kW~150kW |
|
最大放電功率 |
110kW |
|
|
交流側 |
|
電網連接 |
三相三線/三相四線 |
|
額定輸出功率 |
100kVA |
|
最大輸出功率 |
110kVA |
|
最大電網輸入功率 |
200kVA |
|
額定電網頻率 |
50/60Hz |
|
額定輸出電流 |
144A |
|
隔離變壓器 |
選配 |
|
過載能力 |
110% 長期 |
|
功率因數 |
0.99/-1~1 |
|
|
系統參數 |
|
特征&保護 |
防孤島保護，直流反接保護，絕緣檢測，直流浪涌保護，交流浪涌保護， 直流短路保護，交流過流保護，交流短路保護、交流欠過壓保護 |
|
通訊方式 |
以太網/4G/RS485/CAN |
|
防護等級 |
IP20/IP54 |
|
保護等級 |
I |
|
過電壓等級 |
II（直流側），III（交流側） |
應用環境
環境溫度：高氣溫+50℃，低氣溫-20℃。
空氣相對溫度：不超過95%；
海拔高度：不超過2000m（海拔2000m以上的可根據具體工況特殊設計）；
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決

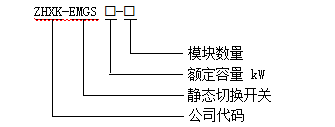

型號含義

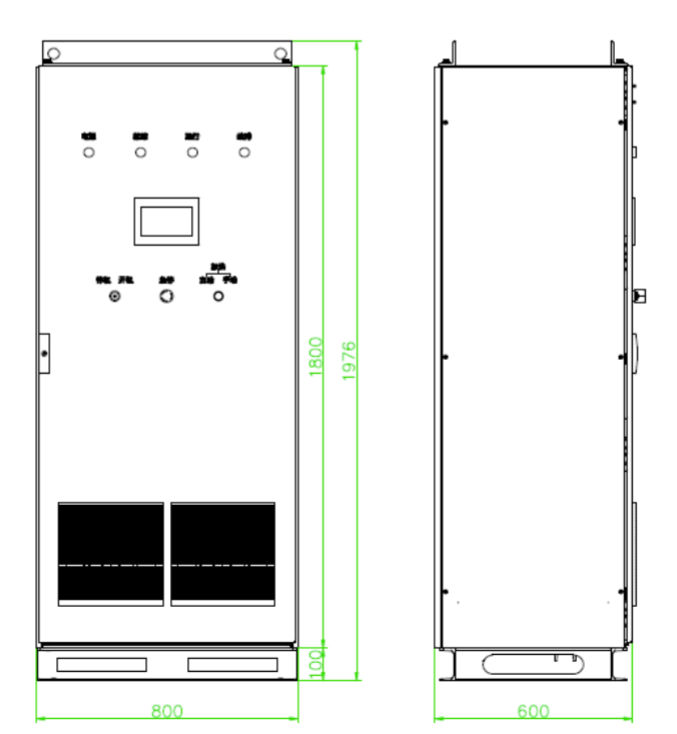

外觀結構
選型參考
|
型號規格 |
長（mm） |
高 |
深 |
|
W |
H |
D |
|
|
30KW |
800 |
1800 |
600 |
|
50KW |
800 |
1800 |
600 |
|
100KW |
800 |
1800 |
600 |
訂貨須知
光伏輸入功率
電池輸入功率
最大充電功率
應用環境
特殊要求注明；
