二級箱
產品概述
LDX系列建筑工地臨時用電配電箱（二級分配箱），是指在建筑施工現場或戶外臨時用電場合中使用的臨時配電設備，主要用于0.4KV建筑用臨時分配電系統，由具有明顯可見分斷點，能同時切斷電源所有極的隔離開關、塑殼斷路器、漏電斷路器等主元件及結構殼體、導線、PE接地排、N零線排、計量元件等組成。用途主要是為了滿足建筑工地在施工過程中對電力的臨時需求，其主要作用是對施工過程中三級開關箱分配電源，并確保這些電力供應的安全、可靠和高效。廣泛應用于石油、化工、市政、路橋、公建、住宅等建設工程臨時用電系統中。
性能特點
安全可靠：符合國家或地區對臨時電的安全標準規范，具備相關的保護功能，如漏電保護、過載保護、短路保護等功能；
計量功能：能夠根據不同的臨時用電需求，如照明、動力等設備提供相應的電源，同時可以選配加裝計量表，方便統計用電量；
外觀結構：臨電設備是為施工臨時用電需求設計，外觀滿足戶內、戶外通用的同時，結構滿足在工程完成后拆除或重新安置。
布局合理：通常按照規范的邏輯標準進行設計布局和生產制造，確保在相同、不同的工程中產品的兼容性和互換性；
標識清晰：設備有清晰的安全標識，上下路由及導體線路簡明，關鍵部位均有安全防護措施防止觸電事故，便于操作和維護人員識別；
可移動性：可移動的設計，鑒于工程臨時用電的特殊性，用電場所的不確定性，便于在不同的施工現場或工作區域中快速部署。
安裝維護：便于電纜安裝和設備維護，便于用電過程中設備檢查和修理，以減少故障停機時間的成本損失；

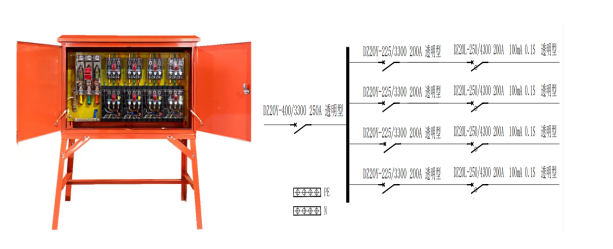

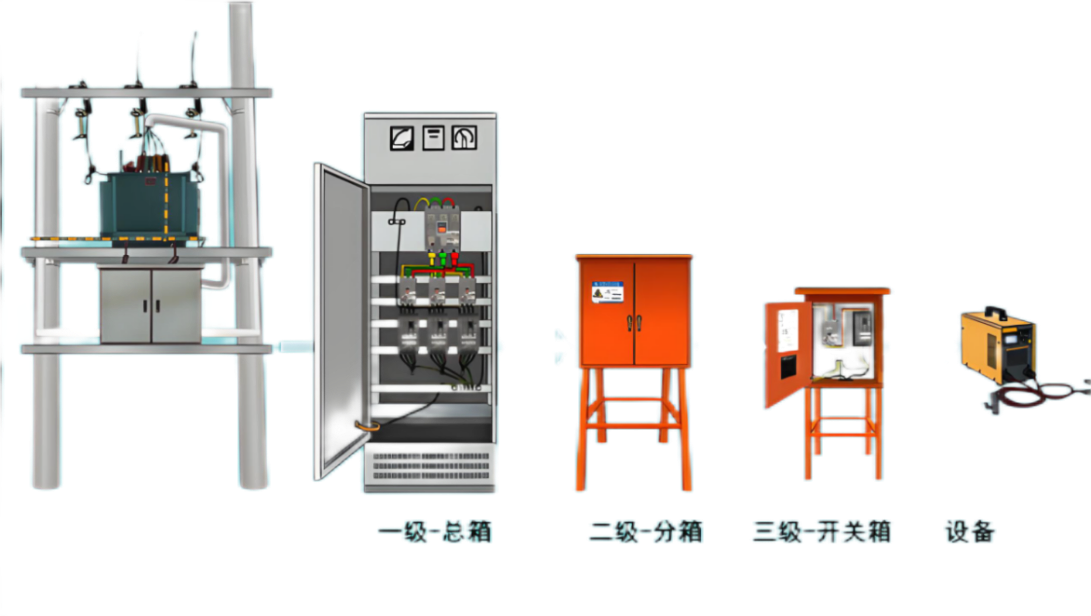

方案原理
設計依據
JGJ46-2005《施工現場臨時用電安全技術規范》
JGJ59-99《建筑施工安全檢查標準》
GB7251.1-2005、GB7251.4-2006《低壓成套開關設備和控制設備》
技術參數
|
額定工作電壓Ue(V) |
AC380V |
|
成套設備的額定電流(InA) |
400A~100A |
|
額定頻率fn(Hz) |
50Hz |
|
額定絕緣電壓Ui(V) |
AC660V |
|
輔助電路絕緣電壓Ui(V): |
AC500V |
|
額定沖擊耐受電壓Uimp(kv) |
主回路:8kV，輔助回路:4kV |
|
電氣間隙 |
≥8mm |
|
爬電距離 |
≥10mm |
|
過電壓類別 |
III類 |
|
觸電保護類別 |
I類 |
|
污染等級 |
3級 |
|
外殼防護等級 |
IP44.(特殊要求可訂制） |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

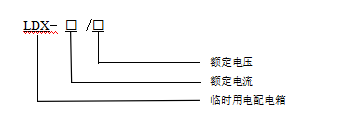

型號含義

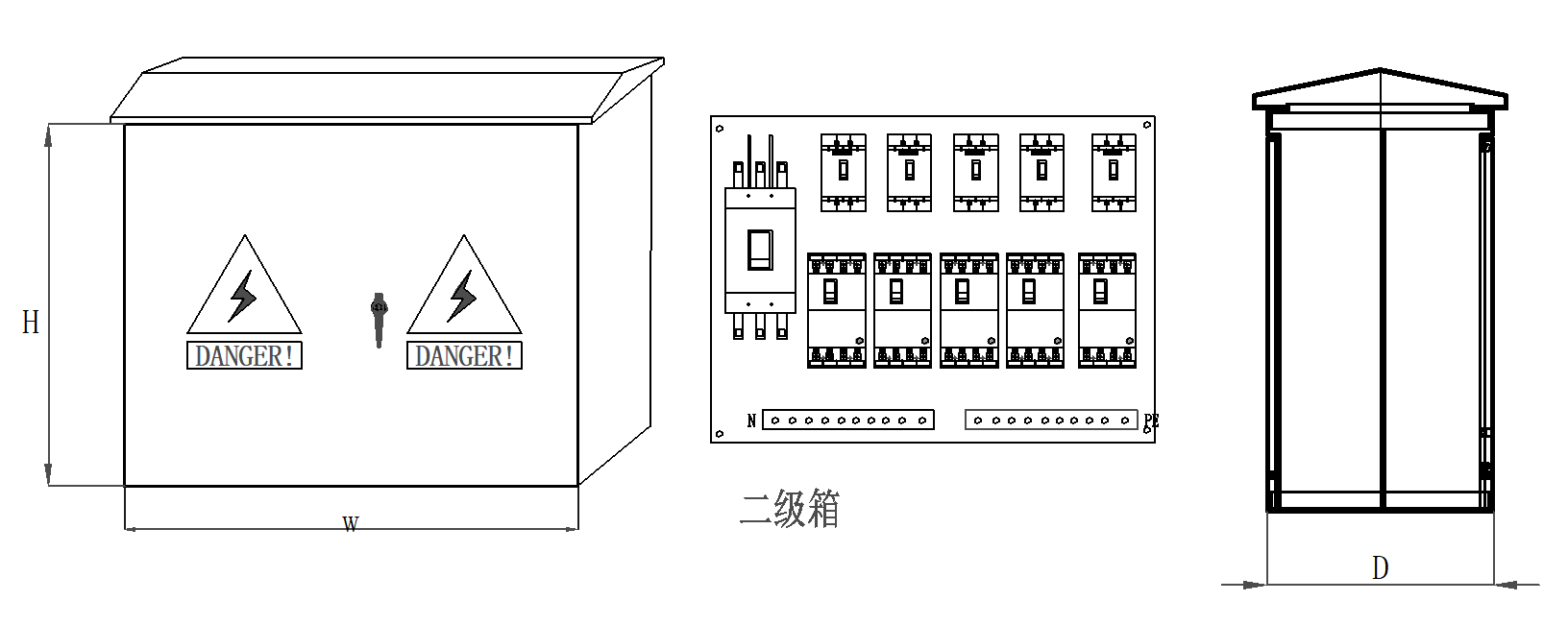

外觀結構
選型參考
|
名稱 |
W(mm) |
H(mm) |
D(mm) |
板厚 |
|
二級箱 |
300 |
400 |
180 |
1.0/1.2 |
|
400 |
500 |
200 |
1.0/1.2 |
|
|
600 |
500 |
300 |
1.0/1.2 |
|
|
600 |
500 |
400 |
1.0/1.2 |
|
|
800 |
600 |
300 |
1.0/1.2 |
|
|
800 |
600 |
400 |
1.0/1.2 |
|
|
1000 |
800 |
300 |
1.0/1.2 |
|
|
1000 |
800 |
400 |
1.0/1.2 |
訂貨須知
系統原理圖；
系統電壓等級；
額定功率；
外殼材質（冷軋鋼板/1.5門板1.2箱體）
顏色（橘黃色/橘紅色）
使用環境（戶內外通用）
支架安裝（支架高度）
負載性質；
特殊要求注明；
